C4-73型离心通风机
产品信息

C4-73型离心通风机概述



1. 用途

c4-73型离心通风机是排送含有尘埃、木质碎屑、细碎纤维等空~i1見合物的设备,也可作为一般通风机, 如排送含有硬质颗粒时必须在风机进风口前加除生装置。
2. 形式

风机制成单吸入,机号有NO3.6C、 No4.5C、No5.5C等3种机号.

风机制成顺时针旋转和逆时针旋转两种形式。从电动机一端正视,叶轮按顺时针方向旋转,称为顺指针旋转风机, 以“顺”表示:即逆时针旋转,称为逆时针旋转风机, 以“逆”表示。风机的出口位置,  以机売的出口角度表示。调节范为在0~225°之间,左右均可制成0°、45°、90°、'35°、130°、225°共6种角度。

风机采用v带传动。如用户在压力与流量.上有改变的要求时,可根据性能表上的规定自行调整。
3.结构特点

C4-73型离心通风机主要由叶轮、进风口、机完、传动部分与电动机组成:

1)叶轮由10个后倾的机翼型叶片焊接于弧锥型轮盖与平板轮盘中间,叶片、轮盖、轮盘均采用Q345(16Mn)钢制造。整个叶轮经过动静平衡校正,因此运結平衡。

2)机売用普通制板焊接成蜗形売整体。叶轮的安装.拆卸由机売的一侧进行。

3)进风口制成收敛式流线形整体结构。装于风机的侧面。

4)传动部分由主抽、抽承箱、滚动轴承、带轮等组成,主轴由优质钢制成.轴承箱整体结构,采用滚动轴承、滚动抽承用钙钠基润滑脂润滑。
4.性能与选择

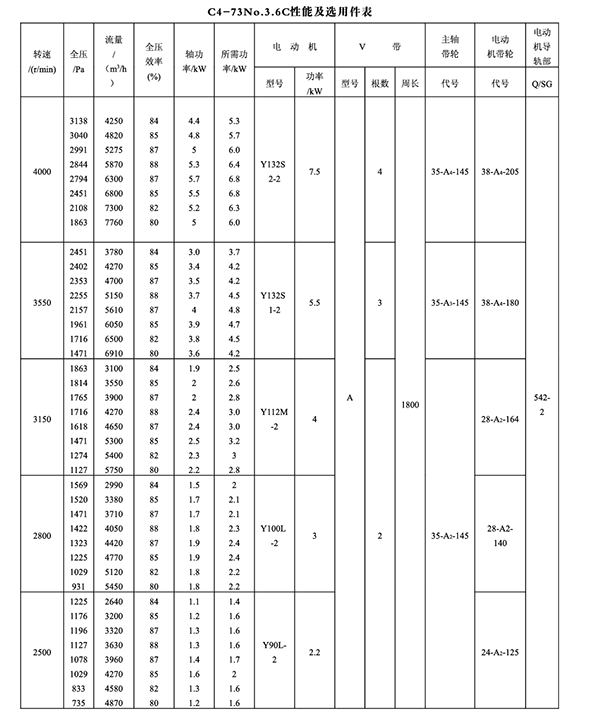

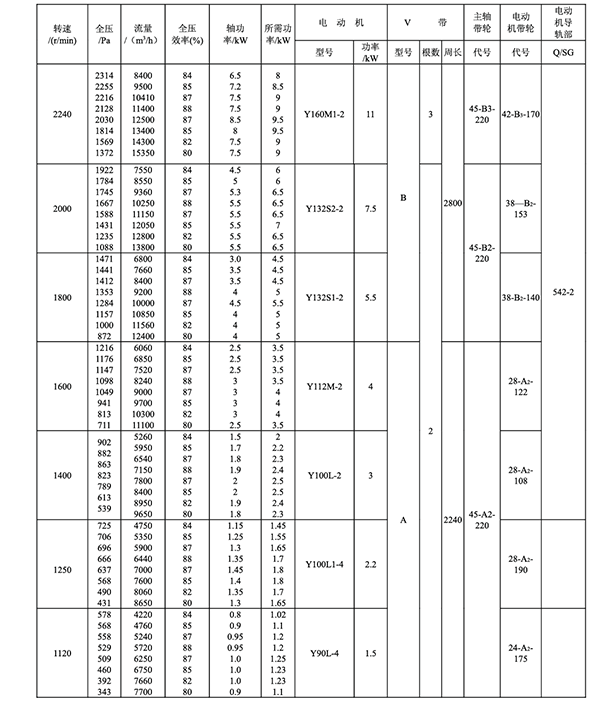

风机的性能以风机的流量、全压、主轴转速、轴功率和效率等参数表示之.而各参数之间存在着一定的关系.这些关系均列入性能与选用件表中,所列性能均指在标准状况下的风机性能,因此当使用状况为非标准时,则必须将使用性能按相似原理換算为标准状况时之性能,然后按性能表进行选择。
