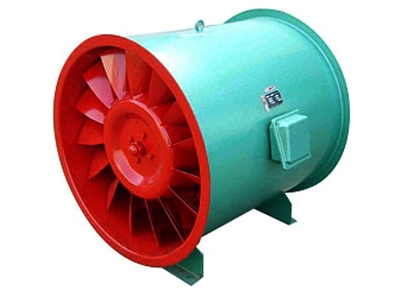

GXF型斜流风机
产品信息

1、GXF型斜流风机概述

    1.1.GXF 型斜流风机,其叶轮轮毂为锥形,轮毂进口直径相对较小,使子午面上的气流加速,避免了叶轮轮毂与后导叶轮毂有较大凸台所造成的气流分离,从而使风机可获得高效率和低噪声。由于风机流道中的气流轴向速度增大,促使静压梯度减小,避免了气流脱离,得到了较高的压力系数。

    1.2. 风机按机号分为300~1400mm 十六种规格,系列风量为1500~90000m3/h,全压为95~1500Pa。GXF型斜流风机经不断的改进和开发,现按类型分可分类A、B、C、D、E、F六种类型,参数范围广泛,选型方便,以适应不同工况的要求。风机可做成双速电机,电机采用双速电机,实现两档调速,可满足用户对不同工况点性能调节的需要,也可配用变频电机和变频控制器,实现无级调速,建议调节频率锁定在25Hz~50Hz。

    1.3.为适应防爆环境需要,风机可做成防爆风机,防爆等级为EXdIIBT4。

    1.4.为适应不同场所噪声的要求,风机均可配不同长度的消声器,也可将风机做成包覆式。

2、SWF型混流风机工作条件

    工作温度:-20~+40℃;

    湿度:<90%;

    介质条件:空气(含尘量不超过100mg/m3);

    工作电源:三相、380V/50Hz。

3、SWF型混流风机应用

    风机可广泛应用于民用建筑、工矿企业、宾馆、饭店、博物馆、体育馆等通风换气场所,适用于管道加压,送风和排风及高层建筑,一般建筑的通风换气之用。

4、SWF型混流风机配置

    4.1. 标准配置

    叶轮;电机;机壳(风筒尧集流器、导叶、内筒、电机支架);底脚。

    4.2. 备选件及附件(订货时注明是否购买)

    ※减振设备;※控制箱;※网罩;※对接法兰。

5、SWF型混流风机加工工艺

    5.1. 风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成形,叶片与轮毂焊接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。

    5.2. 外筒法兰为采用整体翻边旋压而成,进风口集流器模具液压成形。

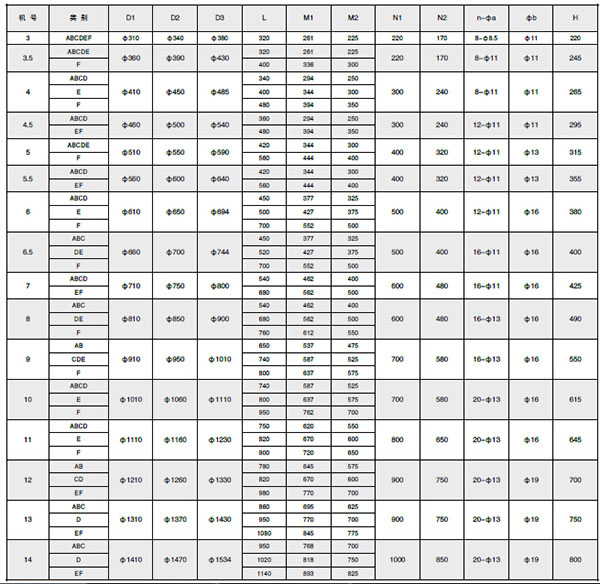

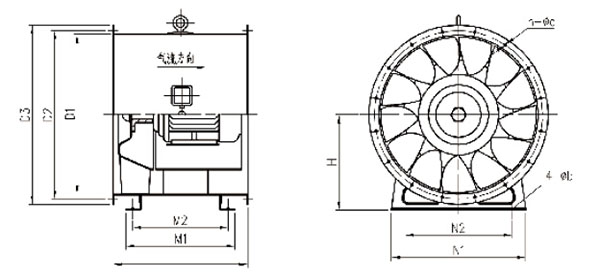

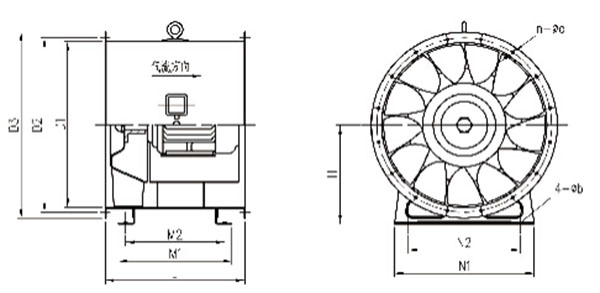

GXF型斜流风机外形及安装尺寸(A、B、C、D、E、F型)

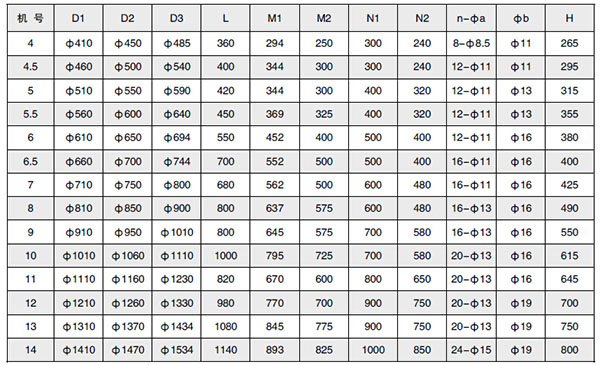

GXF-S型双速斜流风机外形及安装尺寸
