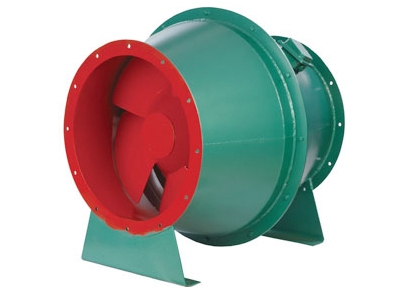

SJG型斜流风机
产品信息

1、SJG型斜流风机概述

    1.1. SJG型斜流风机,其形状为鼓形,由于具有进出口小特点,加快了气流的流速,提高了压力系数,同一般轴流风机同样机号的情况下,其流量,压力均大于一般轴流风机,特别适用于管道安装空间较小的地方。

    1.2. 风机按机号分为200~800mm 十几种规格,系列风量为200~25000m3/h,全压为50~1200Pa。为满足用户对不同工况点性能调节的需要,可配用变频电机和变频控制器实现无级调速,建议调节频率锁定,在25Hz~50Hz。

    1.3.为适应防爆环境需要,风机可做成防爆风机,防爆等级为EXdIIBT4。

    1.4.为适应不同场所噪声的要求,风机均可配不同长度的消声器,也可将风机做成包覆式。

2、SJG型斜流风机工作条件

    工作温度:-20~+40℃;

    湿度:<90%;

    介质条件:空气(含尘量不超过100mg/m3);

    工作电源:三相、380V/50Hz。

3、SJG型斜流风机应用

    风机可广泛应用于民用建筑、工矿企业、宾馆、饭店、博物馆、体育馆等通风换气场所,适用于管道加压,送风和排风及高层建筑,一般建筑的通风换气之用。

4、SJG型斜流风机配置

4.1. 标准配置

    叶轮;电机;机壳(风筒尧集流器、导叶、内筒、电机支架);底脚。

4.2. 备选件及附件(订货时注明是否购买)

    ※减振设备;※控制箱;※网罩;※对接法兰。

5、SJG型混流风机加工工艺

    5.1. 风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成形,叶片与轮毂焊接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。

    5.2. 外筒法兰为采用整体翻边旋压而成,进风口集流器模具液压成形。

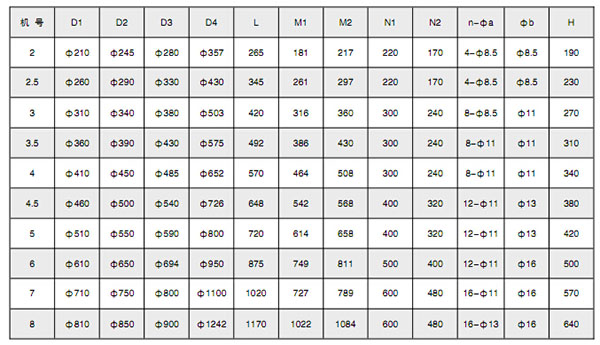

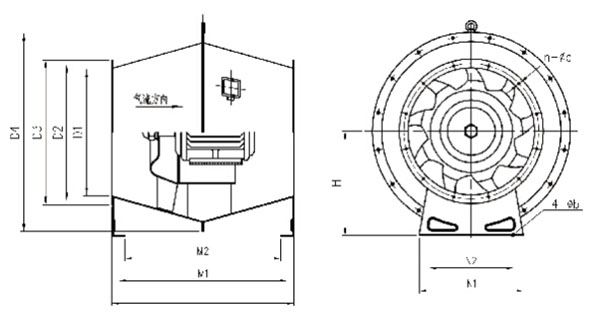

SJG型斜流风机外形及安装尺寸

GXF-BX消声型斜流风机

SJG-BX消音型斜流风机分为两种:SJG -BXl 型风机外壳不带消声器,SJG -BX2 型风机外壳,进、出风口均带消声器。风机外壳带消声器可消音3-5 分贝;进、出风口各带500mm消声器,可消音3-8 分贝;进、出风口各带750mm消声器,可消音5-11 分贝;进、出风口各带1000mm消声器,可消音8-14 分贝;进、出风口各带2000mm消声器,可消音11-17 分贝。消声器长度有500mm、750mm尧1000mm、2000mm,用户可根据需要自定长度。
