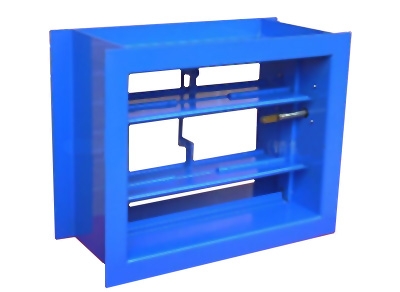

1、通风调节阀性能特性

    通风调节阀适用于工业厂房及民用建筑内通风、空调系统中新风输送和废气排放及空气净化工程中，既可作风量调节，又可作关闭用。经试验测定，调节阀气密性能好，其相对漏风量不大于5％。

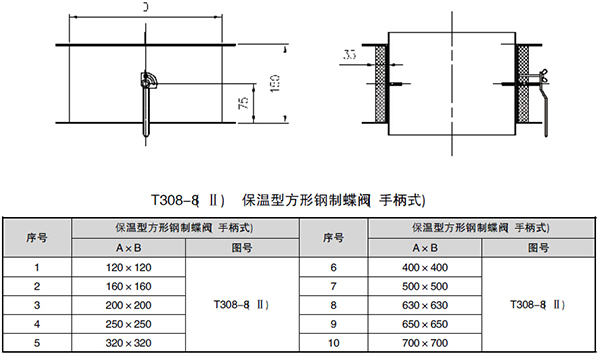

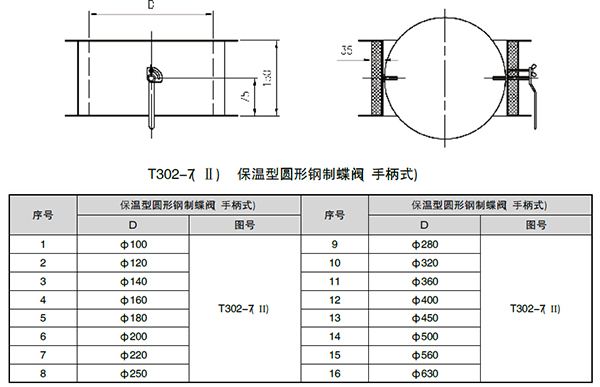

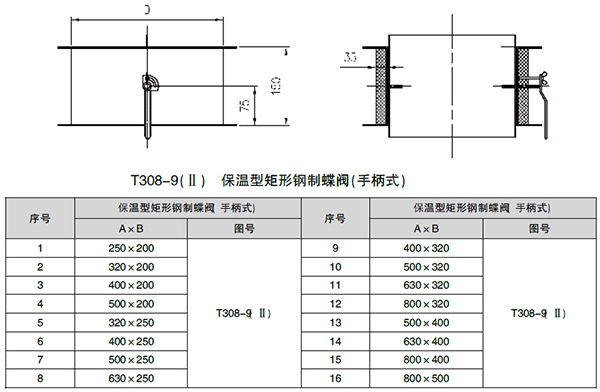

    调节阀分手动和电动两种，阀门截面尺寸按全国通风标准风管尺寸制作。手动分手柄式和手轮式二种。保温型调节阀在连杆内侧做35毫米厚的保温层，保温材料为聚苯乙烯，现场安装方便，外形美观。

    T308-2B和T308-2L为非保温型。

电动通风调节阀机构分为两种电源：

    a．电源为AC220V；

    b．电源为DC24V。

    订货时请注明电源，若无注明，供货电动机构电源为AC220V。

    通风调节阀亦可根据用户需求配带手动调节功能(可通过手动调节来限制电动时的上限)开启角度)和保温型(保温材料为35mm聚苯乙烯)。

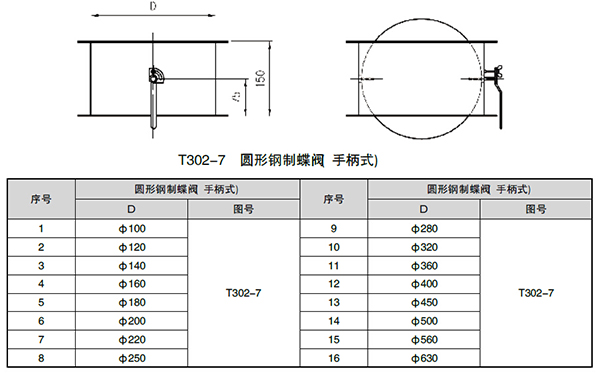

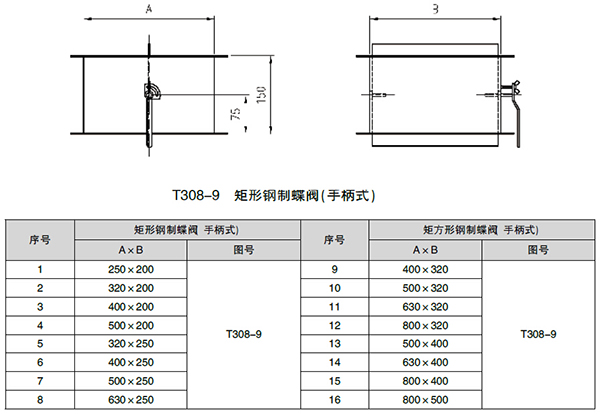

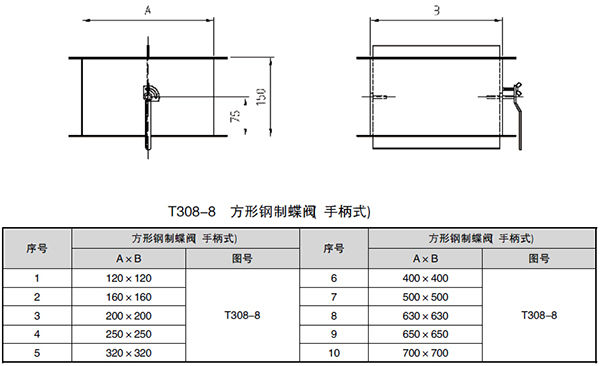

2、通风调节阀外形安装及尺寸

说明：

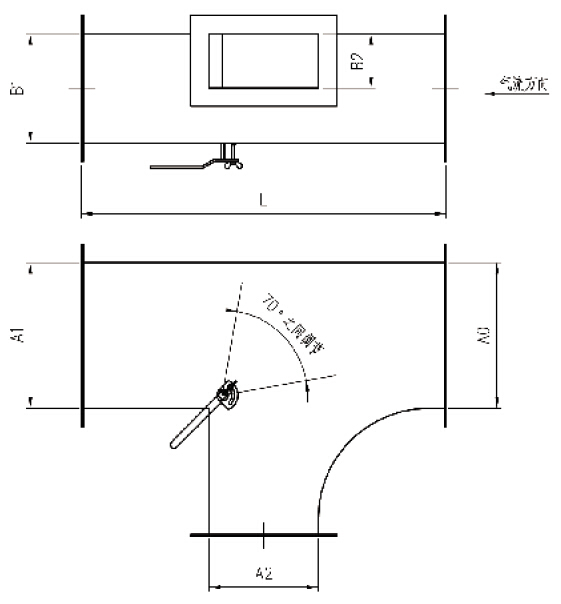

(1)本产品适用于矩形直通三通风管、变径三通风管，支风管宽度范围在A2=100~400mm之间，风管高度B1≤400mm，风管内风速不宜过大，一般在8 米/秒左右为宜。

(2)调节手柄根据现场需要，控制装置安装在阀体顶部或底部。

(3)图中A０、A１、A２及高度B1均由风管实际安装尺寸确定，阀体长度=65+(1.4×A2)。

(4)风量在0°～70°之间范围内无级调节遥

(5)阀体叶片厚度采用GB708-88冷轧钢板2mm。
